Fuente FA363C

La fuente de alimentación Proxmax FA363C permite suministrar voltaje y corriente regulables para circuitos electrónicos. Además dsipone de dos fuentes independientes con salida de volaje simetricas fijas, una de +-15V y otra de +-5V, para alimentar circuitos con alimentación simétrica. Esta guía explica cómo usarla de manera segura y efectiva.

1. Componentes principales

  • Pantalla digital: muestra voltaje y corriente de salida.
  • Mandos de ajuste:
    • Voltaje: regula la tensión de salida.
    • Corriente: limita la corriente máxima suministrada.
  • Interruptor de encendido/apagado: controla la alimentación principal.
  • Terminales de salida regulable (0-30V/0-5A)
    • Rojo: positivo (+)
    • Azul: negativo (-)
    • Amarillo: tierra distribución.
  • Terminales de salidas fijas (-15V +15V o +5V -5V)
    • Rojo: positivo (+15V o +5V)
    • Azul: negativo (-15V o -5V)
    • Negro: gnd

Precaución: El conector amarillo es la tierra de distribución del edificio, no la de nuestro circuito

2. Ajuste de parámetros

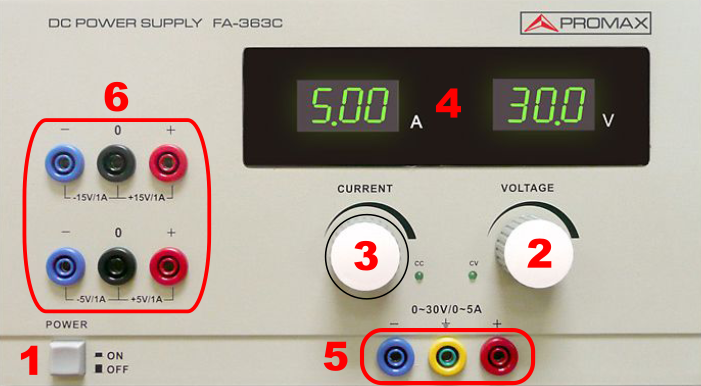

Fuente

2.1 Salida regulable (0-30V/0-5A)

  1. Enciende la fuente con el interruptor principal [1].
  2. Ajusta el voltaje al valor deseado usando el mando [2].
  3. Ajusta el límite de corriente según las necesidades del circuito, con el mando [3].
  4. Observa en la pantalla que los valores se estabilicen antes de conectar la carga.

2.2 Salidas fijas (+15V -15V o +5V -5V)

  1. Enciende la fuente con el interruptor principal [1].

Estas salidas son fijas con lo que no pueden ser reguladas por los mandos anteriores.

3. Conexión al circuito

3.1 Fuente regulable

  1. Conecta el terminal rojo de la salida [5] al punto positivo del circuito.
  2. Conecta el terminal azul de la salida [5] al punto negativo del circuito.
  3. Usa cables adecuados.(Están en un soporte en la pared del laboratorio).
  4. Asegúrate de que las conexiones sean firmes y seguras.

3.2 Fuentes fijas

  1. Conecta el terminal rojo de la salida [6] al punto positivo del circuito.
  2. Conecta el terminal azul de la salida [6] al punto negativo del circuito.
  3. Conecta el terminal negro de la salida [6] al GND del circuito.
  4. Usa cables adecuados.(Están en un soporte en la pared del laboratorio).
  5. Asegúrate de que las conexiones sean firmes y seguras.

⚠️ Consejos de seguridad

  • Nunca excedas la tensión o corriente máxima de la fuente.
  • Intenta respetar los colores de los cables con los de los conectores, esto facilitará su identificación en todo su recorrido hasta nuestro circuito.
  • Comprueba siempre la polaridad antes de conectar el circuito.

Desconecta siempre la fuente, antes de modificar el circuito, o cambiar conexiones.
