Polimetro RS14

El polímetro RS14 es un instrumento de medición de parámetros eléctricos como tensión, corriente y resistencia. Esta guía explica cómo conectarlo y usarlo de manera segura y efectiva.

1. Componentes principales

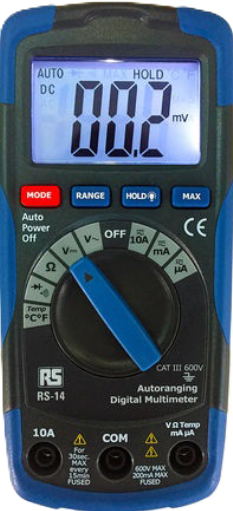

Polimetro

  • Pantalla LCD: muestra los valores medidos y unidades.
  • Selector de función: rueda giratoria para elegir el modo de medición (V, A, Ω, continuidad, etc.).
  • Terminales de entrada:
  • COM (negativo): para la punta negra.
  • V/Ω/mA (positivo): para medir tensión, resistencia o corriente pequeña.
  • 10A (positivo): para medir corriente hasta 10 A.
  • Puntas de prueba: roja (positiva) y negra (negativa).

2. Conexión de las puntas

  1. Inserta la punta negra en COM.
  2. Inserta la punta roja en el terminal según lo que vayas a medir:
  3. Para tensión, resistencia o corriente pequeña, en V/Ω/mA.
  4. Para corriente alta (hasta 10 A), en 10A.
  5. Comprueba que las puntas no estén dañadas y que las manos no toquen las puntas metálicas durante la medición.

3. Ajuste del modo de medición

Gira la rueda del selector a la función que necesitas:

Función Símbolo Uso
Tensión continua V⎓ Medir voltaje de baterías o circuitos DC
Tensión alterna V~ Medir voltaje de corriente AC
Corriente continua 10A⎓ o mA o uA Medir corriente DC
Corriente alterna 10A~ o mA o uA Medir corriente AC
Resistencia Ω Medir resistencia de resistencias o cables
Continuidad → + mode Comprobar si un circuito está cerrado
Diodo Comprobar polaridad y caída de tensión en diodos

4. Medición paso a paso

4.1 Medir tensión

  1. Coloca el selector en V⎓ o V~ según corresponda.
  2. Conecta las puntas en paralelo al componente o circuito.
  3. Lee el valor en la pantalla.

4.2 Medir corriente

Por seguridad si no conocemos el valor que vamos a medir es mejor comenzar midiendo en la escala de 10 A y luego pasar a la de 200 ma cuando hemos comprobado que es menor a ese valor.

  1. Coloca el selector en A⎓ o mA o uA.
  2. Con el botón mode cambiamos entre Coriente Alterna (~AC) o Corriente Continua (⎓DC).
  3. Para corrientes > 200 ma y < 10 A usa el terminal 10A.
  4. Conecta las puntas en serie con el circuito.
  5. Lee el valor en la pantalla.

Nuncas conectes las puntas en paralelo con el circuito a medir, ya que fundiría el fusible interior.

4.3 Medir resistencia

  1. Coloca el selector en Ω.
  2. Asegúrate de que el circuito esté desconectado de la alimentación.
  3. Conecta las puntas al componente.
  4. Lee la resistencia en la pantalla.

4.4 Comprobación de continuidad

  1. Coloca el selector en .
  2. Pulsa el botón mode.
  3. Conecta las puntas a ambos extremos del circuito.
  4. Si hay continuidad, el polimetro emitirá un pitido.

4.5 Comprobación de diodos

  1. Prueba en polarización directa:

    • Conecta la punta positiva (roja) al terminal opuesto a la raya del diodo (ánodo).
    • Conecta la punta negativa (negra) al terminal junto a la raya (cátodo).
    • Observa la lectura:
      • Si aparece OL → el diodo está abierto (dañado).
      • Si aparece un valor de tensión (normalmente 0.6–0.7 V para diodos de silicio) → el diodo puede estar bien, seguimos con el siguiente paso.
  2. Prueba en polarización inversa:

    • Invierte las puntas del multímetro:
    • Punta positiva al cátodo.
    • Punta negativa al ánodo.
    • Observa la lectura:
      • Si aparece OL → el diodo está correcto.
      • Si aparece un valor de tensión → el diodo está defectuoso.

⚠️ Consejos de seguridad

  • Nunca midas corriente en paralelo, solo en serie.
  • Para medir un componente este debe estar fuera del circuito.
  • Evita tocar las puntas metálicas con las manos mientras realizas mediciones.
  • Asegúrate de que el rango del polimetro sea superior al valor esperado a medir.
  • Apaga el polimetro después de usarlo para conservar la batería.
