Protoboard

La protoboard es una placa de pruebas que permite construir y probar circuitos electrónicos sin necesidad de soldadura. Esta guía explica cómo usarla de manera correcta y segura.

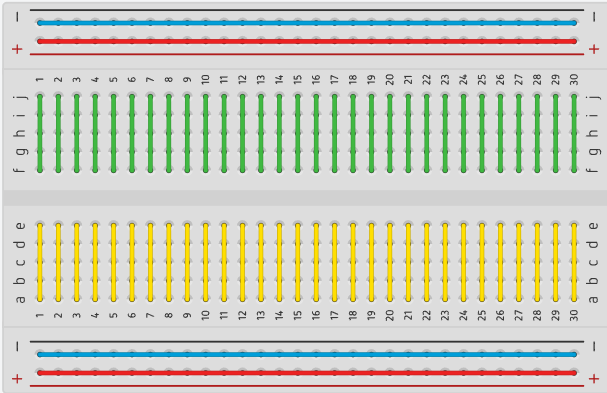

1. Componentes principales

• Filas de conexión horizontales: Azules y Rojas normalmente usadas para alimentación positiva y negativa cada línea horizontal es un mismo nodo, no hay conexión entre ellas.
• Columnas de conexión verticales: Verdes y Amarillas donde se insertan los componentes para formar el circuito.
  • cada columna verde es un mismo nodo.
  • cada columna amarilla es un mismo nodo.
  • Entre columnas verdes y amarillas no hay conexión.
  • Entre columnas adyacentes no hay conexión (1-2, 2-3, etc..)
• Orificio central: divide las dos mitades de la protoboard, útil para integrar circuitos con CI (chips).

2. Preparación del circuito

1. Identifica las filas de alimentación (marcadas con + y -).
2. Conecta la fuente de alimentación a las filas de alimentación respetando polaridad.
3. Planifica la ubicación de los componentes para que los cables no se crucen innecesariamente.

3. Inserción de componentes

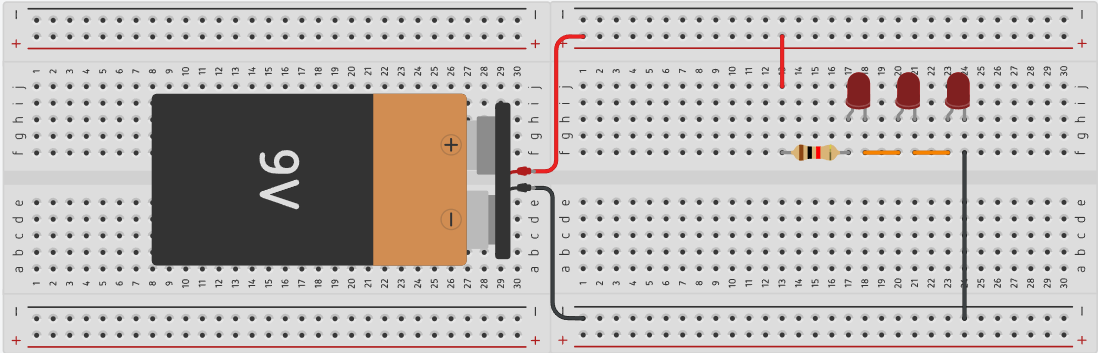

1. Inserta resistencias, LEDs, transistores o chips en los orificios correspondientes.
2. Asegúrate de que las patillas entren firmemente en los contactos.
3. Usa cables de conexión para unir componentes según el diagrama del circuito.

4. Conexión de la alimentación

1. Conecta la fuente de alimentación respetando polaridad (positivo y negativo).
2. Comprueba que la tensión y corriente sean adecuadas para tu circuito.
3. Evita conectar la alimentación mientras haces cambios en el circuito para prevenir cortocircuitos.

⚠️ Consejos de seguridad

• No excedas la tensión y corriente máximas recomendadas.
• Evita tocar los contactos metálicos mientras el circuito está alimentado.
• Revisa que no haya cables cruzados que puedan provocar cortocircuitos.
