Osciloscopio MSOX2002A

El osciloscopio MSOX2002A es un instrumento de medición que permite visualizar señales eléctricas en el tiempo, mostrando su forma de onda, amplitud y frecuencia. Esta guía explica cómo conectarlo y usarlo de manera segura y efectiva.

1. Componentes principales

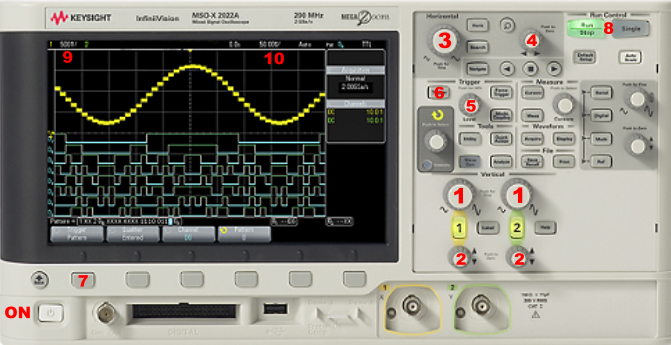

Disparo

  • Pantalla: muestra la señal medida y la cuadrícula de referencia.
  • Controles verticales [1] [2]: ajustan la escala de voltaje y posición vertical de la señal.
  • Controles horizontales [3] [4]: ajustan la escala de tiempo y posición horizontal de la señal.
  • Controles de disparo (trigger) [5] [6]: estabilizan la señal en pantalla.
  • Terminales de entrada (canales):
  • CH1, CH2: entradas para sondas.
  • Sonda de medición: punta que se conecta al circuito y ajusta la atenuación (1x, 10x).

2. Conexión de las sondas

  1. Conecta la punta de la sonda al canal deseado (CH1 o CH2).
  2. Conecta la pinza de tierra de la sonda al punto de referencia del circuito (masa).
  3. Ajusta el selector de atenuación de la sonda (1x o 10x) según la señal y la entrada del osciloscopio.
  4. Comprueba que las sondas y cables no estén dañados.

3. Ajuste de los controles

3.1 Ajuste vertical

  • Volts/div: escala de voltaje por división de cada canal [1].
  • Posición: desplaza la señal del canal hacia arriba o abajo en la pantalla [2].

3.2 Ajuste horizontal

  • Time/div: escala de tiempo por división [3].
  • Posición: desplaza la señal hacia la izquierda o derecha [4].

3.3 Ajuste de disparo (trigger)

  • Nivel: define el voltaje en el que la señal se estabiliza en pantalla [5].
  • Menu disparo: [6].
    • Fuente: selecciona el canal a usar para el disparo [7].
    • Modo: auto o único, según necesites visualizar señales periódicas o irregulares [8].

4. Medición paso a paso

4.1 Visualizar una señal

  1. Conecta la sonda al circuito y al canal del osciloscopio.
  2. Encender el osciloscopio con [ON].
  3. Ajusta Volts/div [1] y Time/div [3] hasta que la señal sea visible y clara.
  4. Ajusta la posición vertical [2] y horizontal [4] para centrar la señal.

4.2 Estabilizar la señal

  1. Selecciona el canal de diparo pulsando [6] y en trigger source [7].
  2. Ajusta el nivel de disparo [5] hasta que la señal se mantenga estable en pantalla.
  3. Usa el modo run [8] para señales continuas o single para señales intermitentes stop para congelar la señal en la pantalla.

4.3 Medir parámetros de la señal

  • Amplitud: cuenta las divisiones verticales y multiplica por Volts/div [9].
  • Periodo: cuenta las divisiones horizontales y multiplica por Time/div [10].
  • Frecuencia: 1 / período.

⚠️ Consejos de seguridad

  • Nunca conectes la sonda a un circuito cuya tensión supere la capacidad del osciloscopio.
  • Asegúrate de conectar la pinza de tierra al punto de referencia adecuado.
  • No toques las puntas metálicas con las manos mientras mides.
  • Apaga el osciloscopio después de usarlo para prolongar su vida útil.
